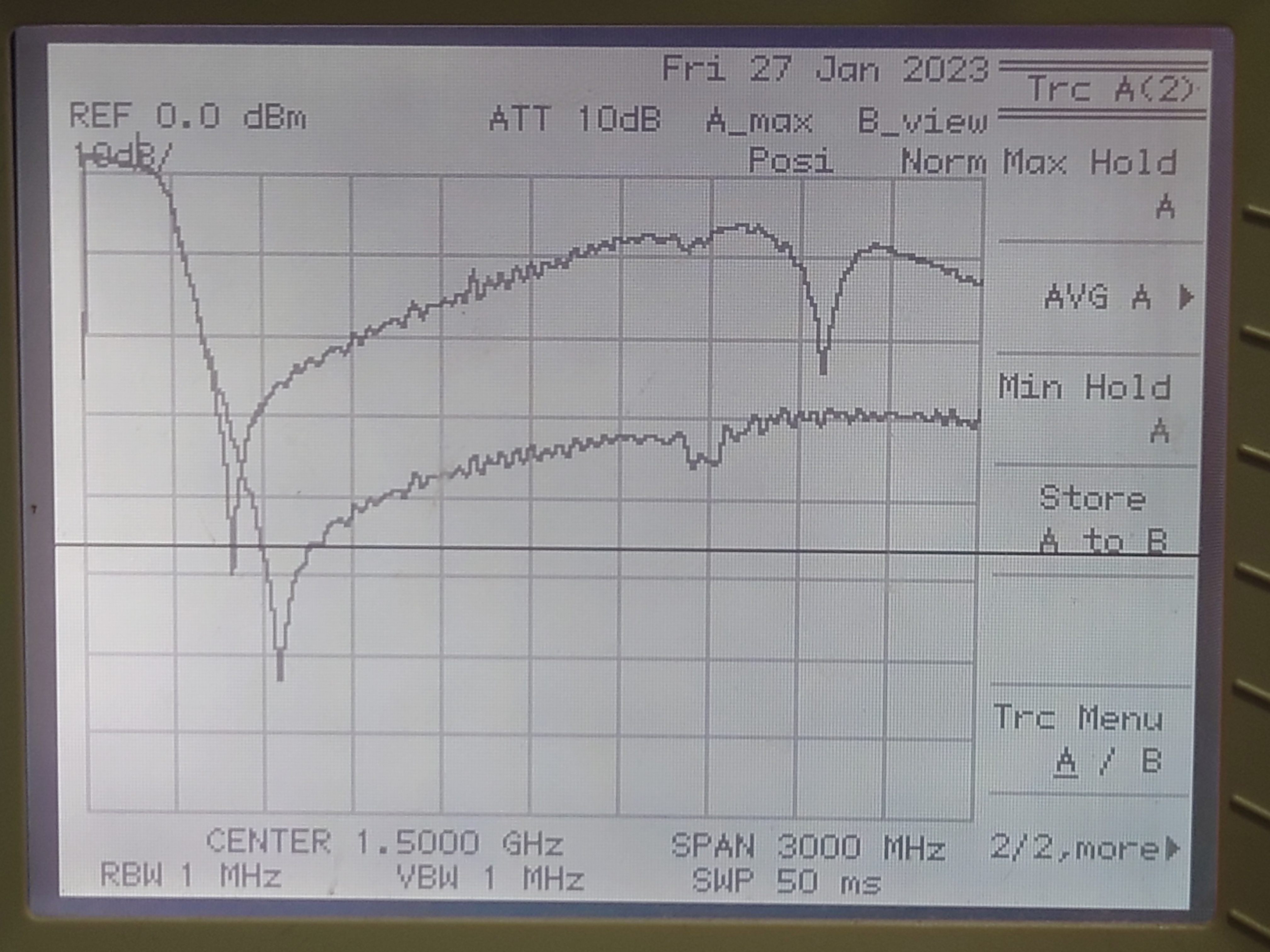

防備録:200M5次バタワースLCフィルタ

saito (2023年1月27日 13:49) | コメント(0) | トラックバック(0)

上が抜けるのでスルーホールを5個開けたら改善

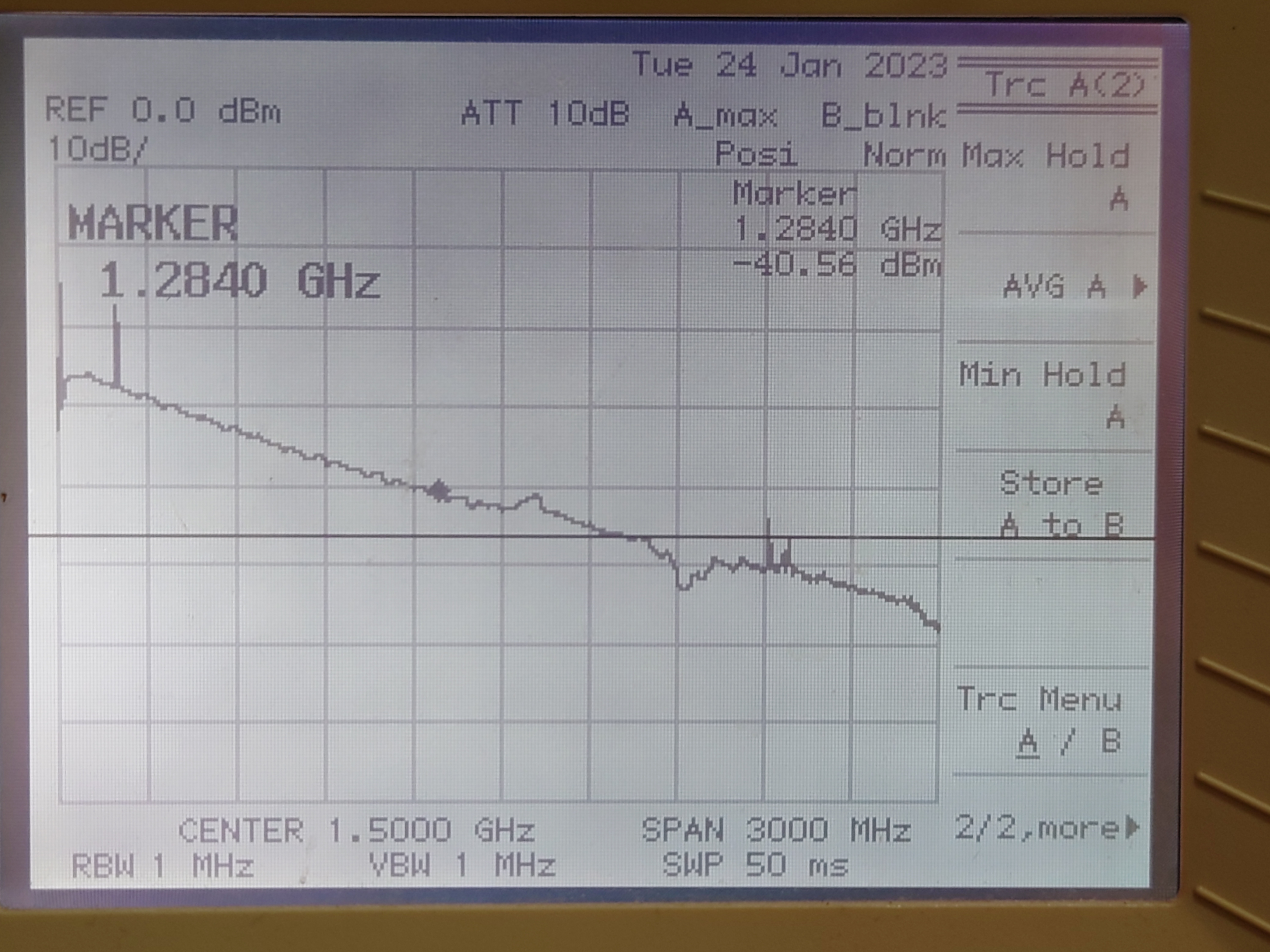

防備録:BGA-420f特性

saito (2023年1月27日 13:14) | コメント(0) | トラックバック(0)

ケーブルロスの補正なし -50dBm入力

特性はデータシート通りだが、利得が少し小さい

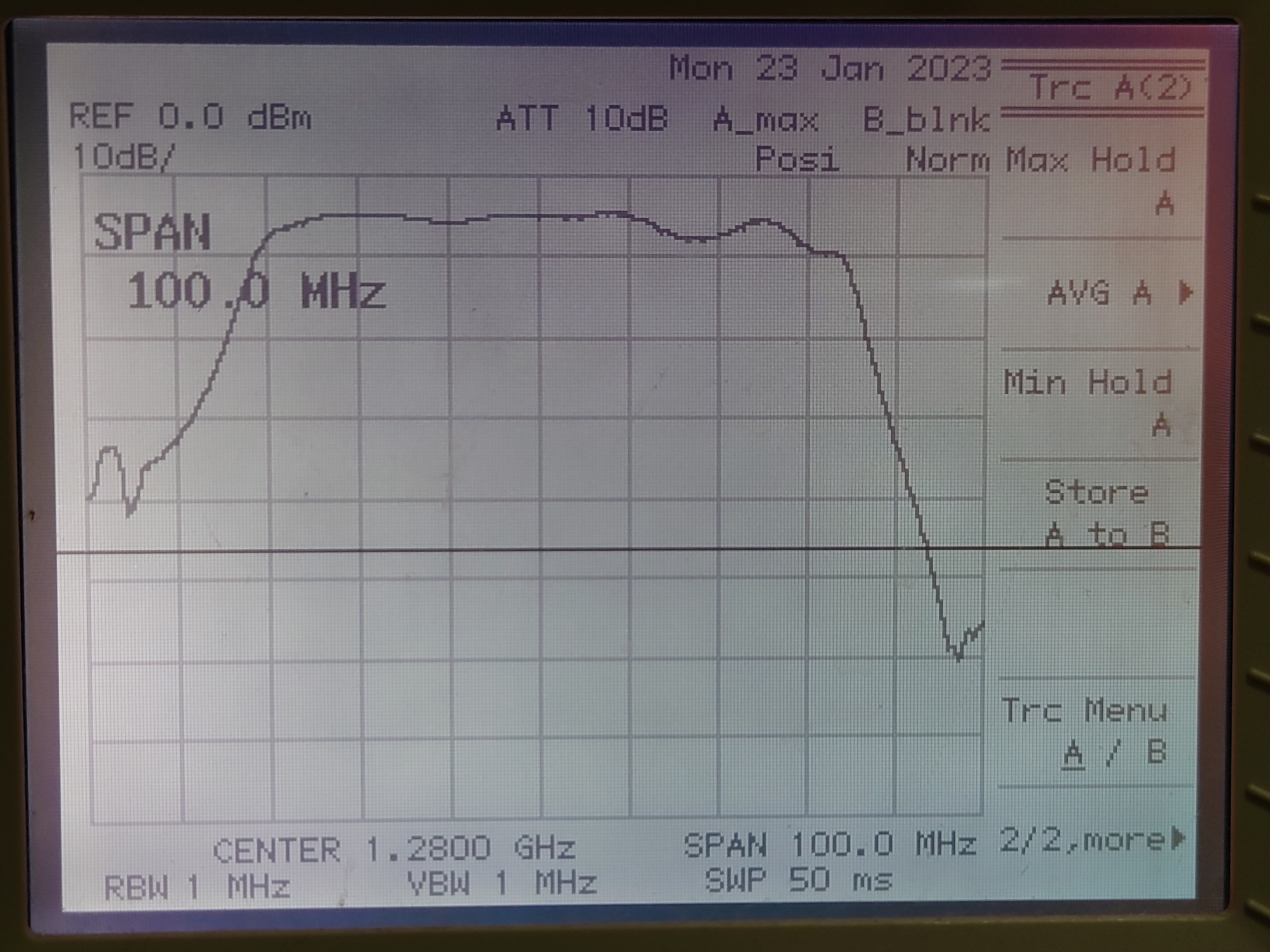

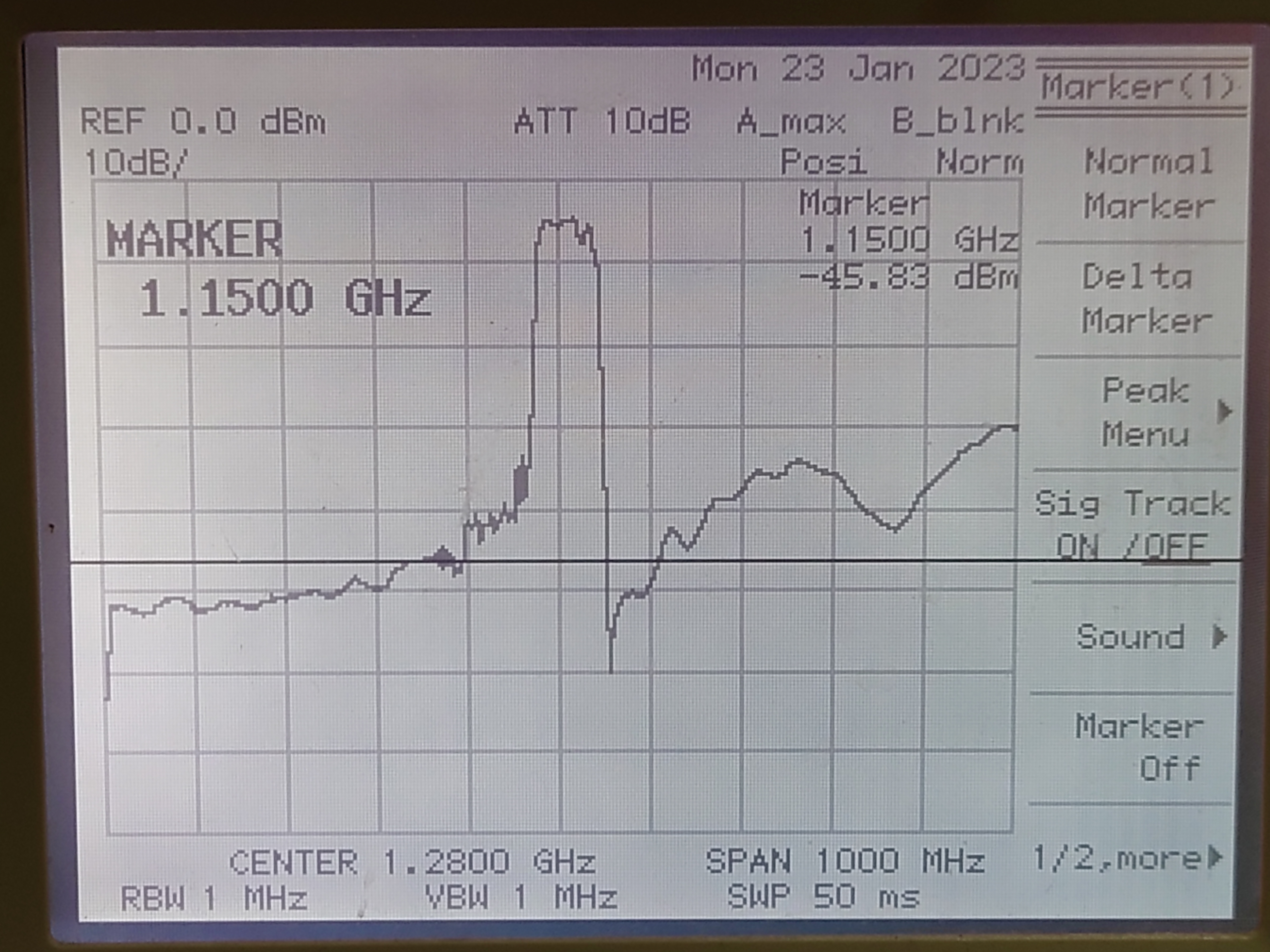

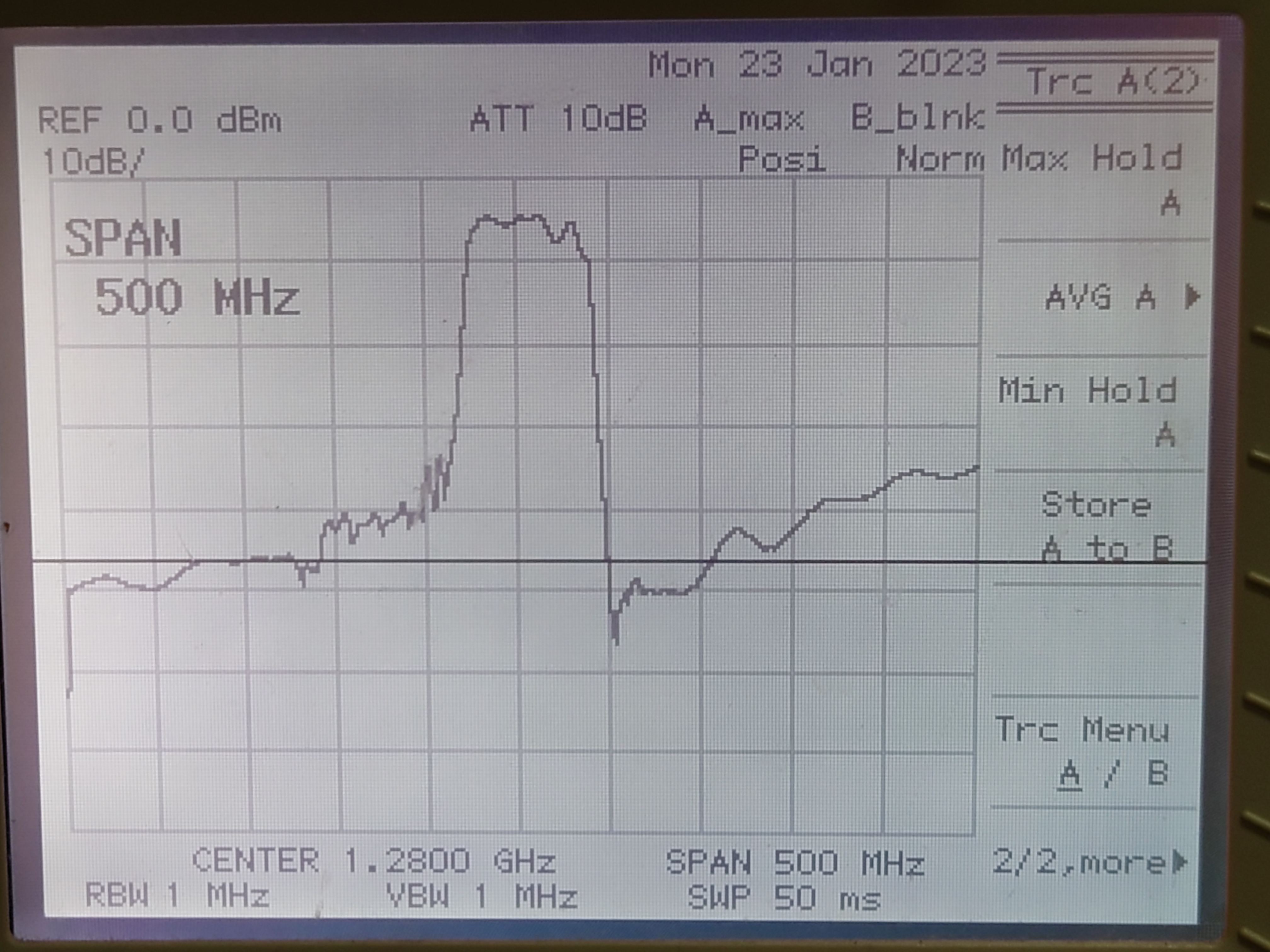

防備録:1.28G,SAW-Fil特性

saito (2023年1月27日 12:53) | コメント(0) | トラックバック(0)

入力にデータシート通り3.3nHを付けると帯域内リップルが減少

それでも上の端は大きい 帯域外は離れても思ったほど抜けてこない

フィルタ側150Ωの差動に対し50Ω直結で測定


防備録:1.2G→145Mトランスバーター受信特性

saito (2023年1月27日 12:46) | コメント(0) | トラックバック(0)

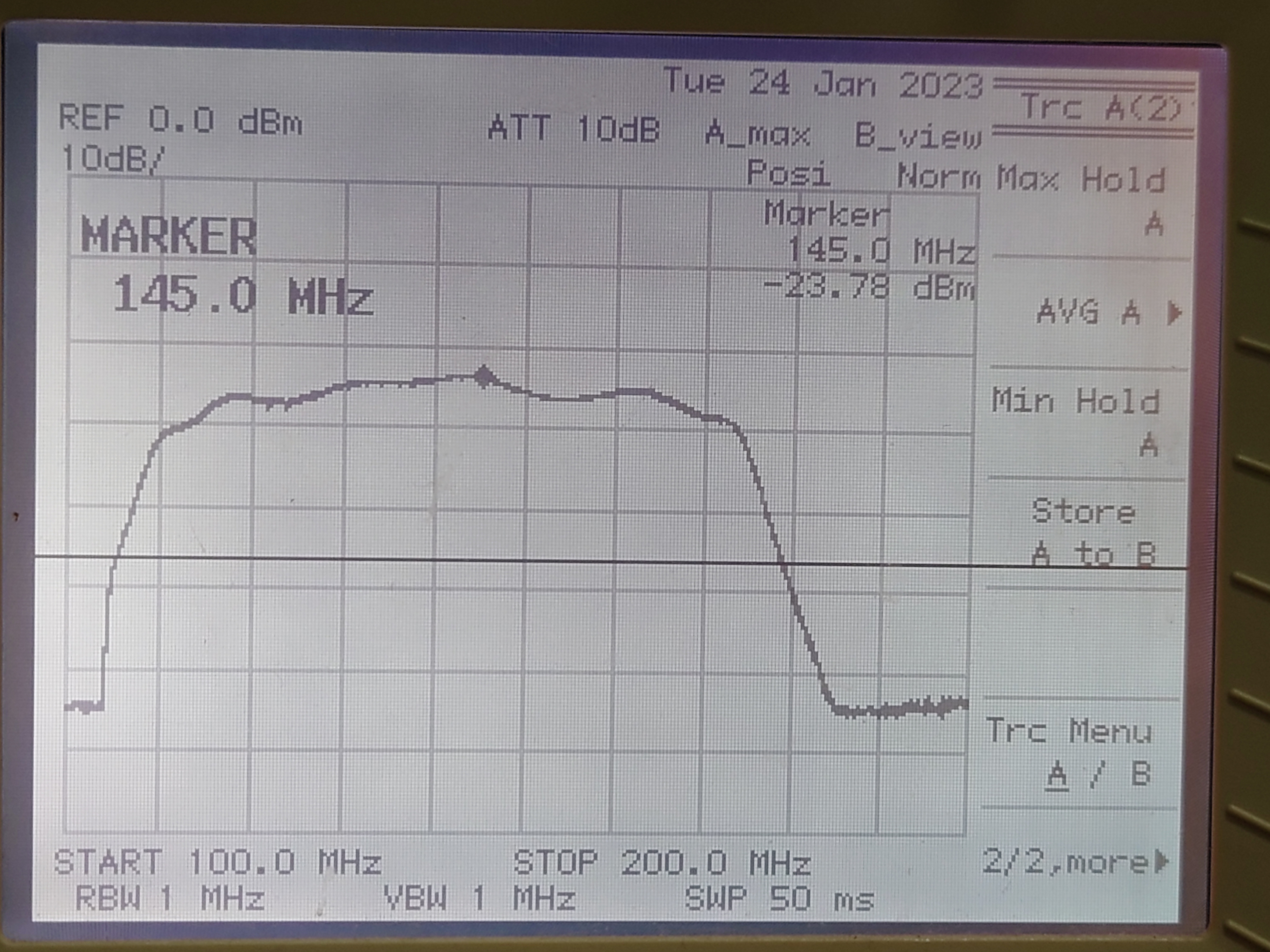

ローカルを1150M固定で、受信入力をスイープ SAW-Filの、特性そのままDSC_5887.JPG

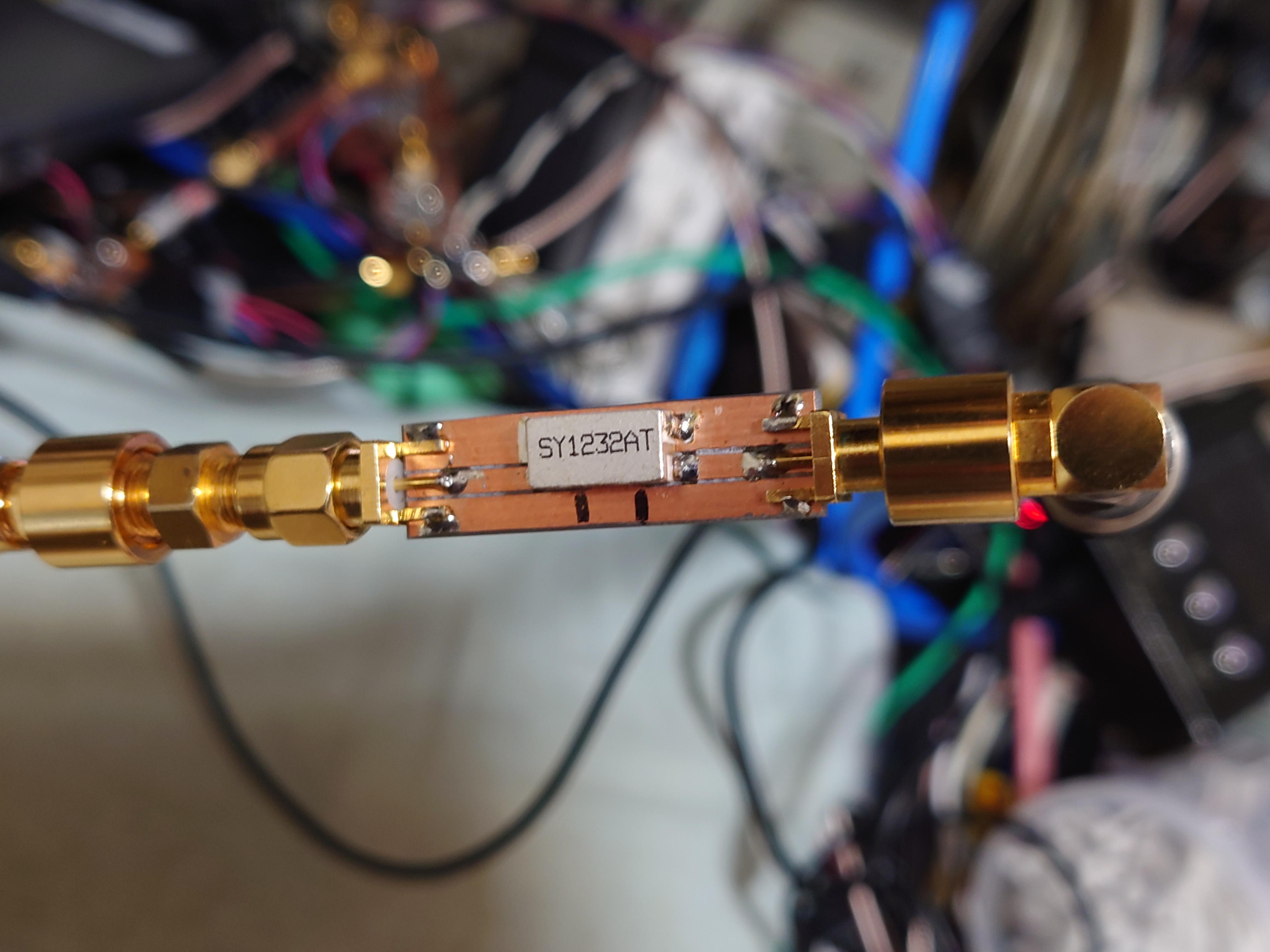

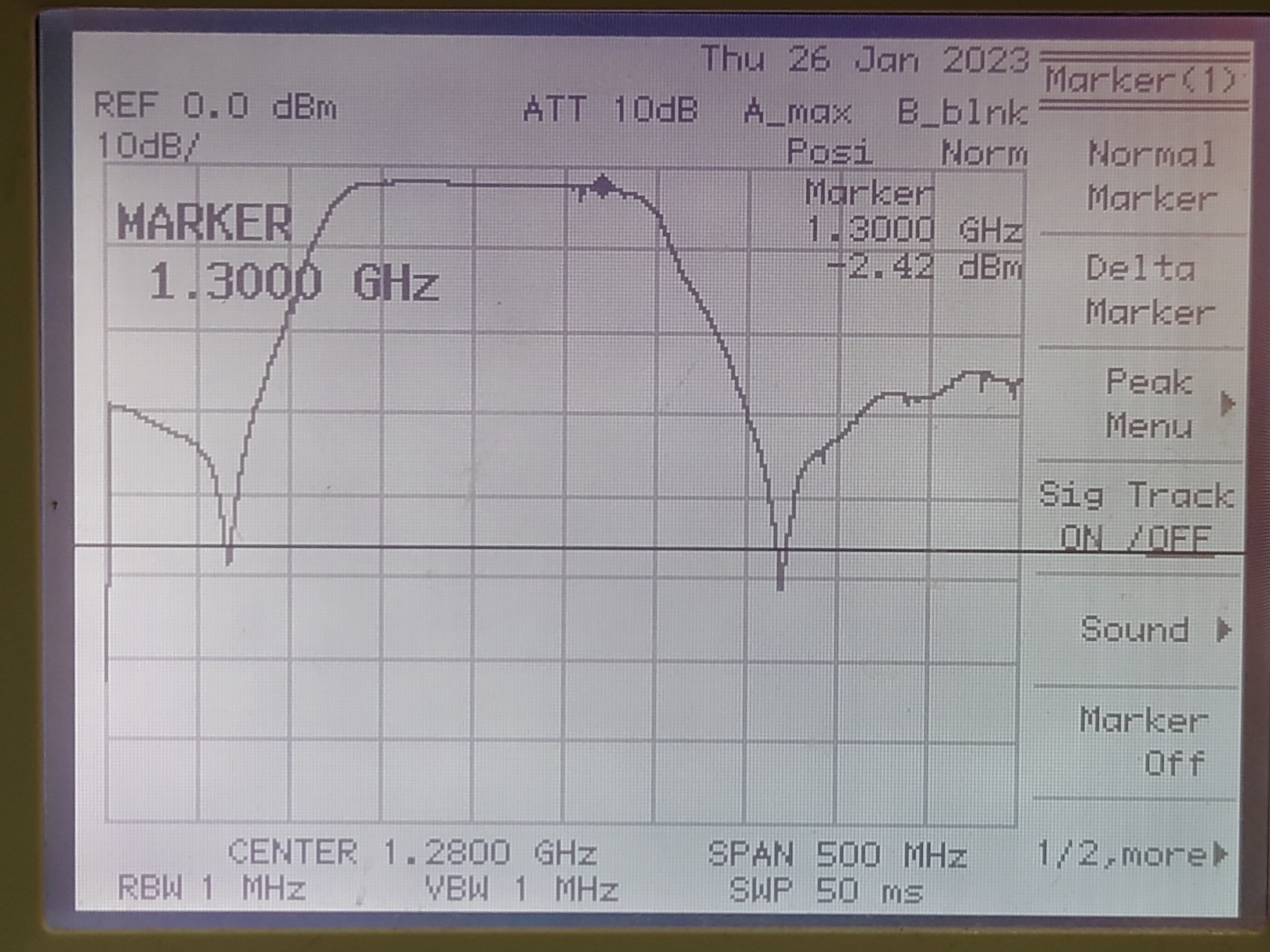

忘備録:1.3G誘電体フィルタ

saito (2023年1月27日 12:38) | コメント(0) | トラックバック(0)

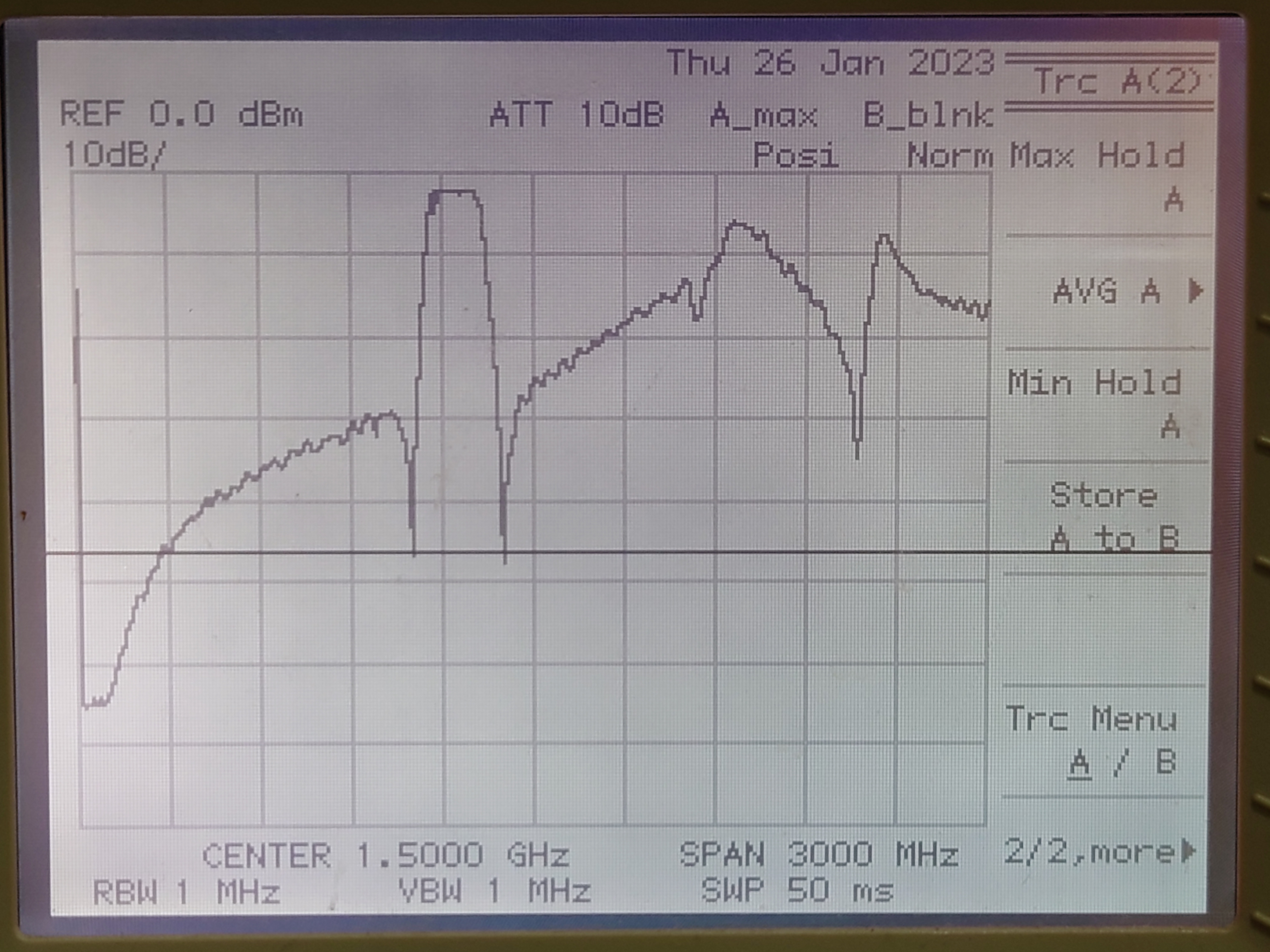

スルーホール開けても上が抜ける 帯域内リップルは良いDSC_5897.JPG
